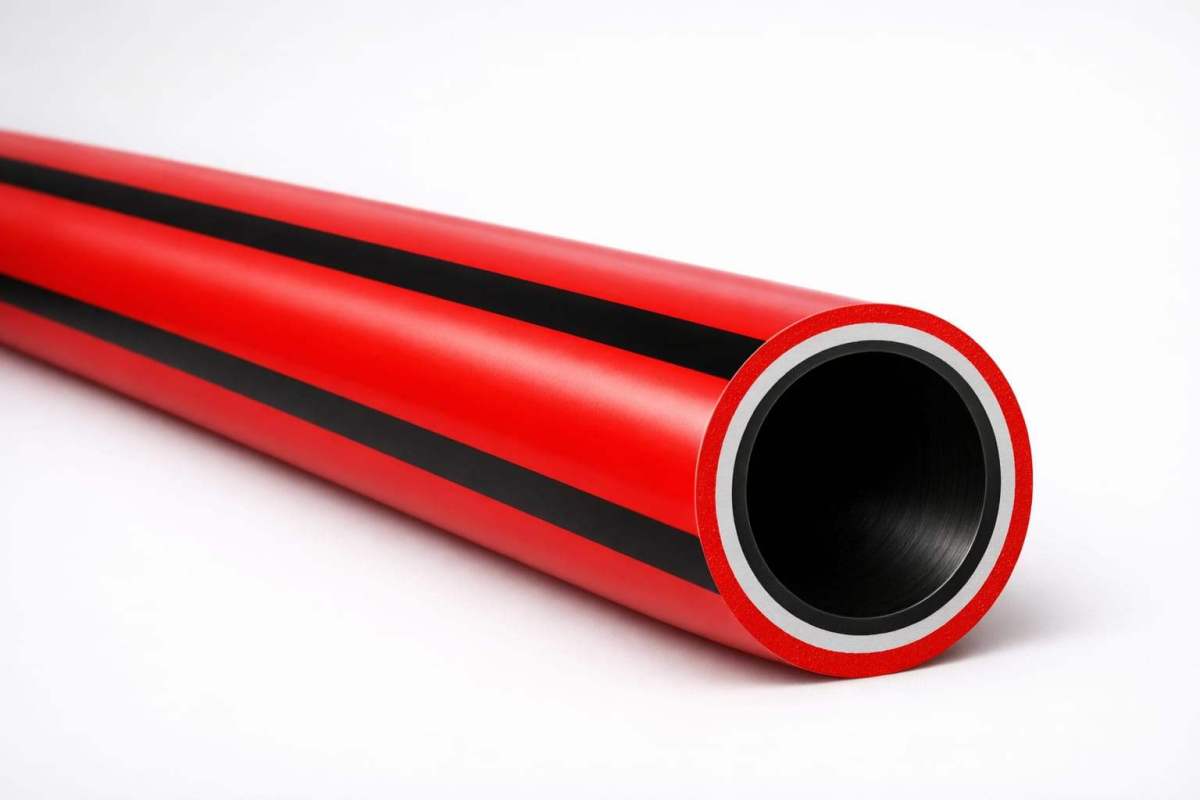

Полиэтиленовые термостойкие трубы для защиты высоковольтных кабельных линий (до 500 кВ)
Надёжная механическая и диэлектрическая защита силовых и слаботочных кабелей при подземной прокладке
Назначение и особенности
Предназначены для защиты силовых и слаботочных кабелей при подземной прокладке (траншейной и бестраншейной ГНБ). Трубы из полимерных композиций повышенной термостойкости разработаны для создания долговечных защитных футляров, предохраняющих кабель от теплового старения, динамических нагрузок грунта и воздействия грунтовых вод. Обеспечивают диэлектрическую защиту и стойкость к агрессивным средам. Использование негорючих компаундов при производстве труб – не станет причиной пожара при коротком замыкании.
Функции защиты
Комплексная защита кабельных линий на всех этапах эксплуатации
Тепловая защита
Эффективный отвод тепла и сохранение целостности футляра при нагреве жил кабеля до +110°С (защита при перегрузках)
Механическая броня
Защита изоляции кабеля от сдавливания грунтов, вибраций под автотрассами и повреждений при ГНБ-проколах
Гидроизоляция
Полная герметичность системы защищает металлическую оболочку кабеля от коррозии и проникновения влаги
Снижение трения
Гладкая внутренняя поверхность минимизирует усилия при протяжке кабеля, исключая задиры и повреждения его оболочки

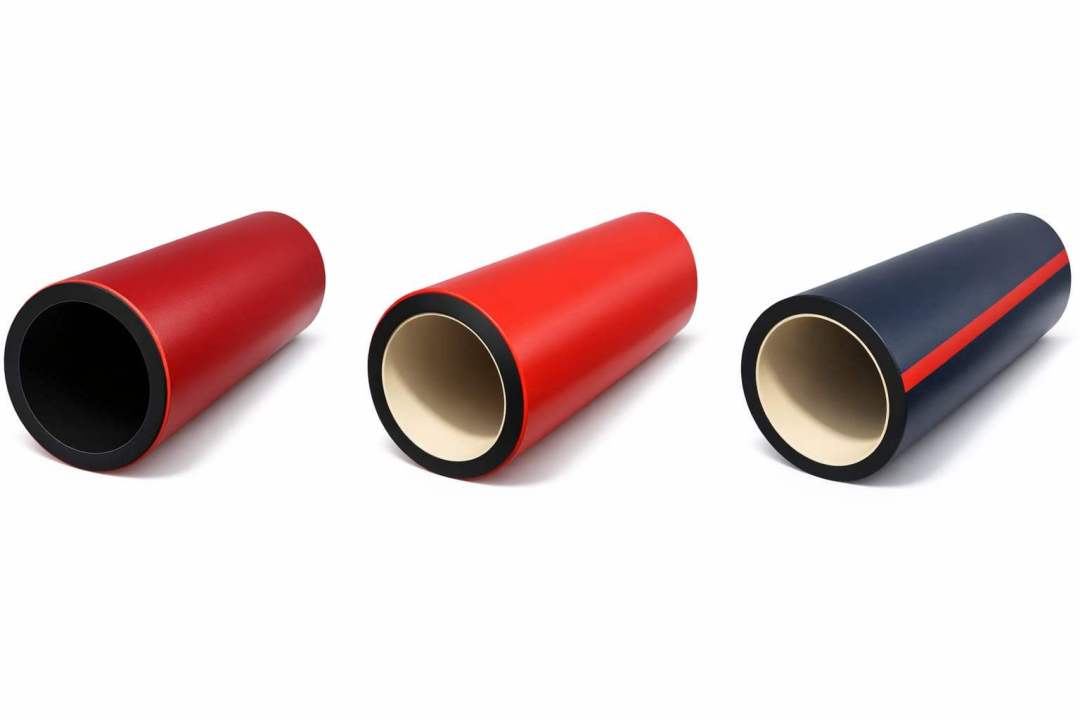

Сравнение серий защитных труб
Типы труб в зависимости от уровня защиты и условий эксплуатации
| Однослойные | Двухслойные | Трехслойные | |
|---|---|---|---|
| Диаметры, мм | 20 - 630 | 110 - 630 |
110 - 630 |
|
Кольцевая жесткость, кН/м2 |
12, 16, 24, 32, 48, 64, 96 |
||
| Материал | термостойкий полиэтилен | ||
| Соединение | сварка встык или электросварные фитинги | ||
| Использование на высокоольтных линиях | да | да | |
| Повышенная пожароустойчиость | да |
да |
|
| Бестраншейная прокладка ГНБ | да | да |
да |
Трубы до диаметра 110 могут быть в отрезках по 13 м или в бухтах, диаметры 110 - 630 только в отрезках
Универсальность и способы прокладки
Области применения полиэтиленовых труб для защиты кабеля
🚜
Траншейная прокладка и ГНБ
Непосредственная укладка в грунт или протяжка методом горизонтально-направленного бурения (ГНБ). Высокая прочность на растяжение и стойкость к царапинам.
🧱
Кабельная канализация и блоки
Идеальная совместимость с существующими системами каналов, коллекторов и кабельных блоков. Легкая протяжка кабеля за счет низкого коэффициента трения.
🌉
Мосты и эстакады
Применение на открытых инженерных сооружениях, эстакадах и мостах. Материал устойчив к вибрационным нагрузкам и перепадам температур.
💧
Водные преграды
Устройство надежных подводных переходов через реки, озера и другие водные преграды. Полная герметичность соединений и устойчивость к давлению воды.
Преимущества наших труб
Почему стоит выбрать продукцию ГидроТехПром комплект
Диэлектричность
Удельное сопротивление не менее 1013 Ом·см
Срок службы
50 лет надёжной защиты в земле
Термостойкость
Выдерживают кратковременный нагрев при коротком замыкании до +200°C (для серии НГ)
С чем приобретают
Комплектующие и аксессуары для монтажа защитных труб

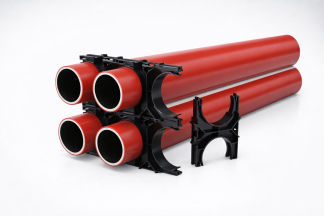

Дистанцеры (кластеры)
Для фиксации защитных труб в пучке с соблюдением зазоров
Герметичные муфты (МПГ)
Для герметизации входа защитной трубы в кабельный колодец или подстанцию
