Торцевая заглушка изоляции для ГПИ-труб
Защитный термоусадочный элемент для надежной герметизации торцов гибких полимерных труб в ППУ-изоляции. Предотвращает намокание утеплителя, обеспечивает долговечность трубопровода.
Описание продукта

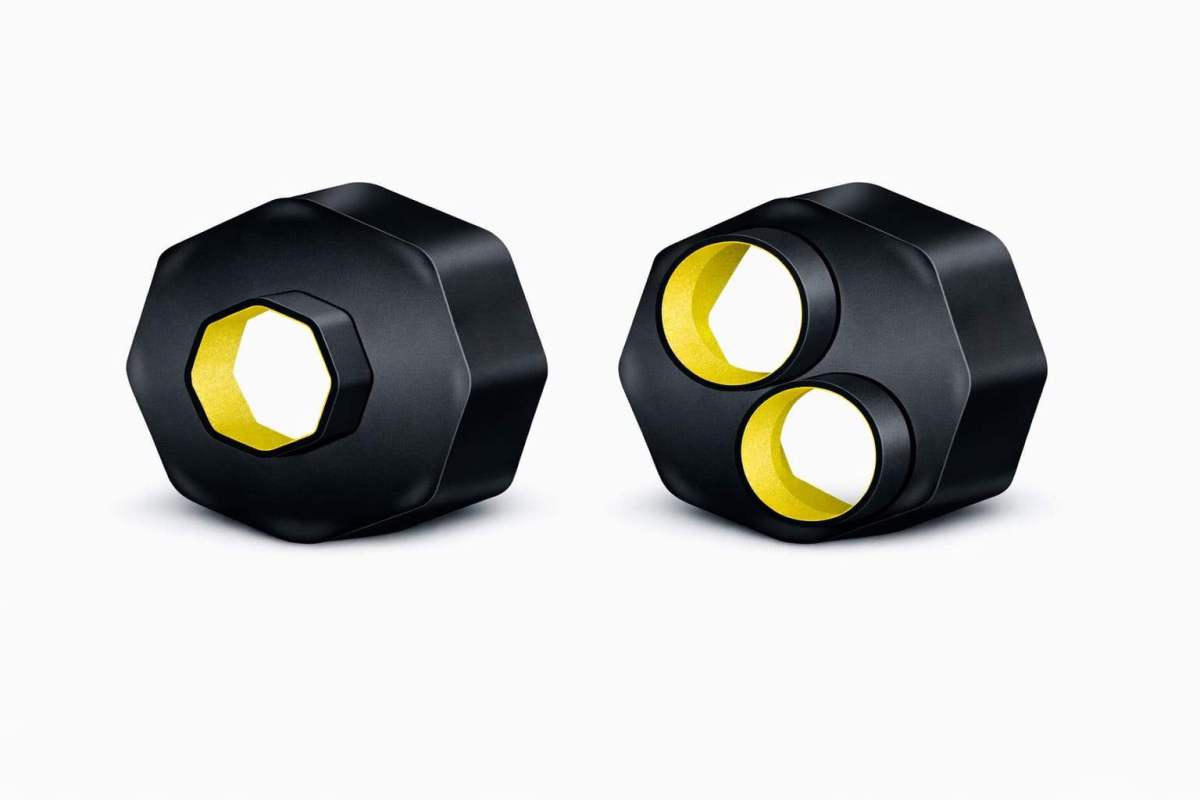

Торцевая заглушка (End Cap) — это защитный элемент из радиационно-сшитого полиэтилена с внутренним клеевым слоем. Она предназначена для надежной гидроизоляции торцов гибких полимерных труб в ППУ-изоляции, предотвращая намокание утеплителя при хранении, транспортировке, монтаже в местах их выхода из грунта или ввода в здание.
Материал
Светостабилизированный полиэтилен с термоплавким клеем
Особенности
Обеспечивает защиту от влаги, грязи и УФ-излучения
Технические характеристики
Заглушки подбираются исходя из двух диаметров: наружного диаметра оболочки и диаметра внутренней напорной трубы.
Однотрубное исполнение
Предназначена для герметизации стандартных ГПИ-труб (0.6, 1.0, 1.6 МПа)
| Обозначение торцевой заглушки | Диапазон усадки на оболочке max/min, мм | Диапазон усадки на полимерной трубе max/min, мм | Тип ГПИ-трубы | Масса, кг |
|---|---|---|---|---|
| ЕС-75 | 80-26 | 35-15 |
25/63 32/63,32/75 |
0,03 |
| ЕС-110 | 118-85 | 53-26 |
40/75, 40/90 50/90, 50/100 |
0,04 |
| ЕС-125 | 133-95 | 64-42 | 63/100, 63/110 | 0,08 |
| ЕС-140 | 150-110 | 82-49 | 75/110, 75/125 | 0,11 |
| ЕС-160 | 170-120 | 96-54 | 90/125, 90/140 | 0,13 |
| ЕС-200 | 209-140 | 122-59 |
110/145, 110/160 125/160, 125/180 |
0,15 |
| ЕС-225 | 234-180 | 146-78 |
140/180, 140/200 160/200 |
0,17 |
| ЕС-250 | 260-195 | 178-85 | 160/225 | 0,21 |
| ЕС-315 | 32-240 | 232-140 | 225/315 | 0,24 |
Двухтрубное исполнение (Тандем)
Специальная конструкция для двухтрубных систем, ГПИ-трубы Тандем
| Обозначение торцевой заглушки | Диапазон усадки на оболочке max/min, мм | Диапазон усадки на полимерной трубе max/min, мм | Тип ГПИ-трубы | Масса, кг |
|---|---|---|---|---|
| ЕС-140/25x25 | 150-110 | 38-27 |
(32+32)/110 (40+25)/110 |
0,13 |
| ЕС-160/32x32 | 170-120 | 48-34 |
(40+32)/125 (40+40)/160 |
0,17 |
| ЕС-160/40x40 | 170-120 | 54-39 |
(50+32)/125 (50+40)/140 (50+50)/160 |
0,18 |
| ЕС-200/50x50 | 209-140 | 70-47 |
(63+63)/180 (63+50)/180 |
0,24 |
Преимущества
100% герметичность
Предотвращает «эффект фитиля», когда влага всасывается в утеплитель.
Термостойкость
Выдерживает перепады температур и воздействие ультрафиолета (если выход на улице).
Простота установки
Термоусадочные модели плотно облегают трубу при нагреве, создавая монолитное соединение.

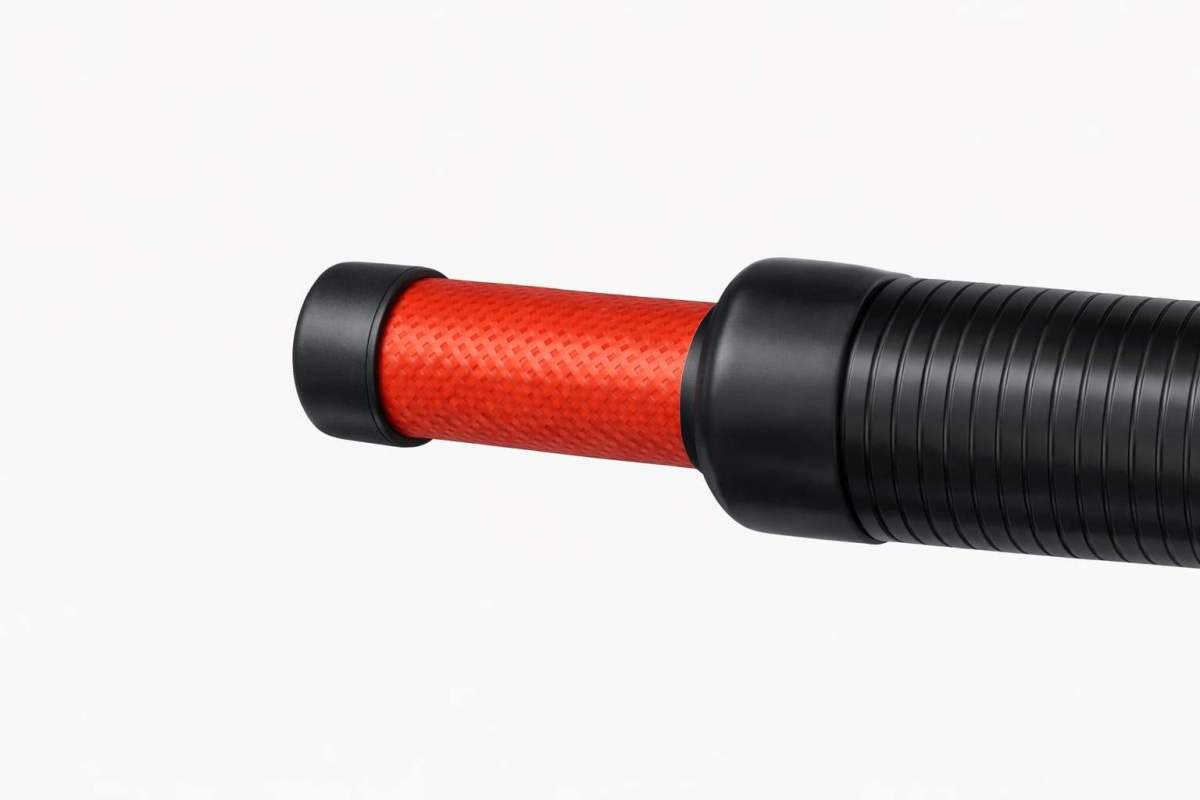

Инструкция по монтажу
1. Очистка — Удалить пыль и влагу с конца трубы.
2. Установка — Надеть заглушку на торец до упора.
3. Усадка — Прогреть изделие газовой горелкой или феном от центра к краям до плотного обжатия и появления клея по краям.
С этим покупают

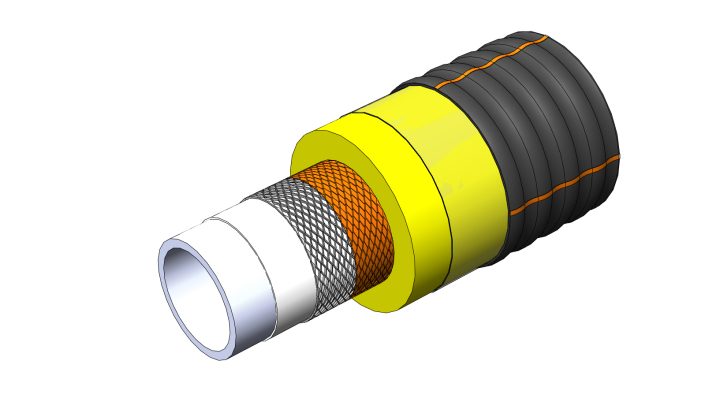

Предизолированная полимерная труба из сшитого полиэтилена PE-Xa в ППУ-изоляции
