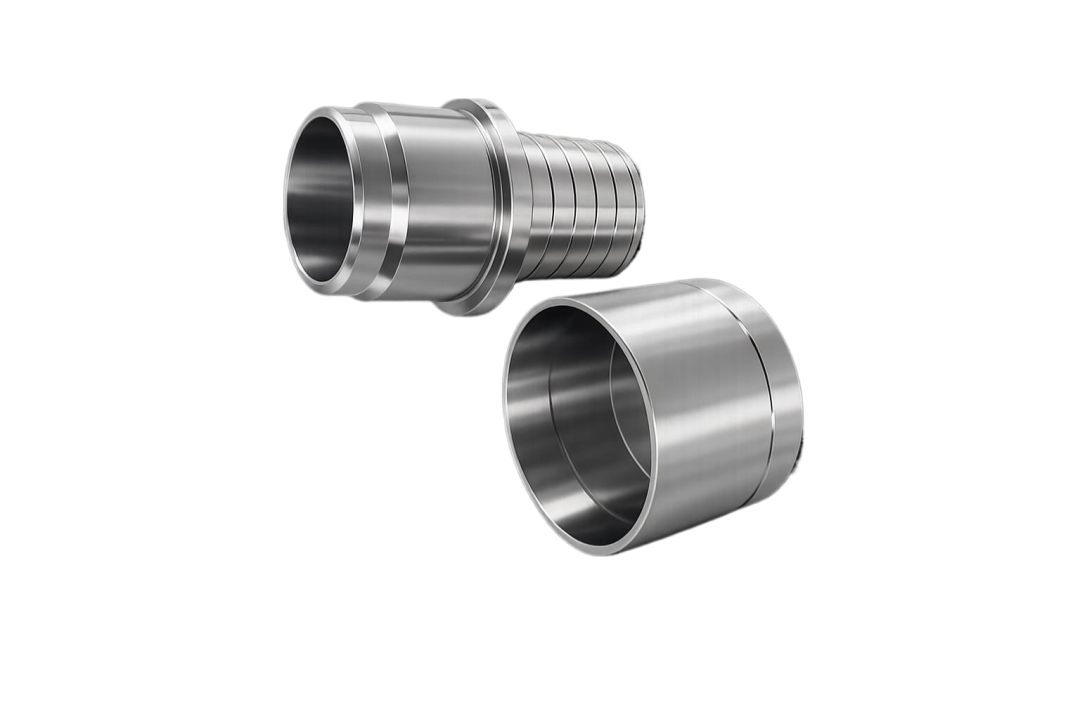

Пресс-фитинг под сварку для армированных ГПИ-труб (1.0 МПа, +95°С)
Предназначен для соединения гибких теплоизолированных труб (Изопрофлекс-95А, ТВЭЛ-ПЭКС-К, Изоком А и аналоги) со стальными трубопроводами или запорной арматурой. Благодаря усиленной конструкции, фитинг выдерживает рабочее давление до 10 бар при постоянной температуре теплоносителя до +95°С.
Характеристики
Тип соединения
Пресс-гильза (с одной стороны) / Под сварку (с другой)
Рабочая температура
до +95°С (пиковая до +110°С)
Рабочее давление
1.0 МПа (10 бар)
Материал корпуса
Углеродистая сталь с антикоррозийным покрытием / Нержавеющая сталь
Совместимость
Армированные трубы (с кевларовым или полимерным волокном)
Особенности и преимущества
Материал
Высокоуглеродистая сталь с антикоррозийным покрытием или нержавеющая сталь под заказ.
Герметичность
Метод холодного прессования гарантирует 100% защиту от протечек на весь срок службы (до 50 лет).
Универсальность
Идеально подходит для перехода с гибкой сети в ИТП, ЦТП или на стальные участки теплотрасс.
Монтаж
Установка производится с помощью гидравлического или ручного пресс-инструмента.
Надежность
Выдерживает давление до 2,5 МПа и температуру до 115°С (кратковременно).
Таблица размеров
|
Типоразмер трубы |
Обозначение (Труба/Сталь) |
Стальной патрубок под сварку, мм |
Длина L, мм | Масса, кг |
|---|---|---|---|---|
| 40/75 | пресс-фитинг под сваркку 40.0х2,8 | 38х3.0 |
70 |
0.3 |
| 50/90 | пресс-фитинг под сваркку 47.7х3.6 | 45х3.0 |
80 |
0.48 |
| 63/100 | пресс-фитинг под сваркку 58.8х4.0 | 57х4.0 | 90 | 0.68 |
| 75/110 | пресс-фитинг под сваркку 69.5.0х4.6 | 76х4.0 | 90 | 1.02 |
| 90/125 | пресс-фитинг под сваркку 84.0х6.0 | 89х4.0 | 90 | 1.28 |
| 110/145 | пресс-фитинг под сваркку 101.0х6.5 | 108х5.0 |
90 |
2.14 |
| 125/160 | пресс-фитинг под сваркку 116.0.0х6,8 | 127х5.0 |
125 |
3.1 |
| 140/180 | пресс-фитинг под сваркку 127.0х7.1 | 133х5.0 | 125 | 4.2 |
| 160/200 | пресс-фитинг под сваркку 144.0х7.5 | 159х6.0 | 125 |
5.48 |
| 225/315 | фитинг обжимной под сварку 203.0х10.6 | 219х.7.0 | 340 | 17.8 |
Пример при заказе: Пресс-фитинг под сварку сталь (или нерж) 69.5х4.6 - 1.0МПа
* возможно изготовление пресс-фитингов иной длины, а также по согласованию с заказчиком или проектному решению с выходом под резьбу, фланец, угловой
пресс-фитинг под сварку с патрубком
пресс-фитинг под сварку (исполнение под фланец)
пресс-фитинг под свару (нестандартное исполнение под заказ)
Особенности зимнего монтажа
Важно! Монтаж при отрицательных температурах. При температуре наружного воздуха ниже -10°С полимерную трубу перед монтажом фитинга необходимо прогреть (рекомендуемая температура прогрева торца трубы +40...+60°С).
- Используйте тепловые пушки или специальные термоодеяла.
- Запрещено использовать открытый огонь для прогрева торца трубы.
- После прогрева труба становится эластичной, что гарантирует правильную посадку пресс-гильзы и герметичность узла.
- Инструмент: Убедитесь, что используемое масло в гидравлическом прессе соответствует зимним условиям эксплуатации.
Видео-инструкция

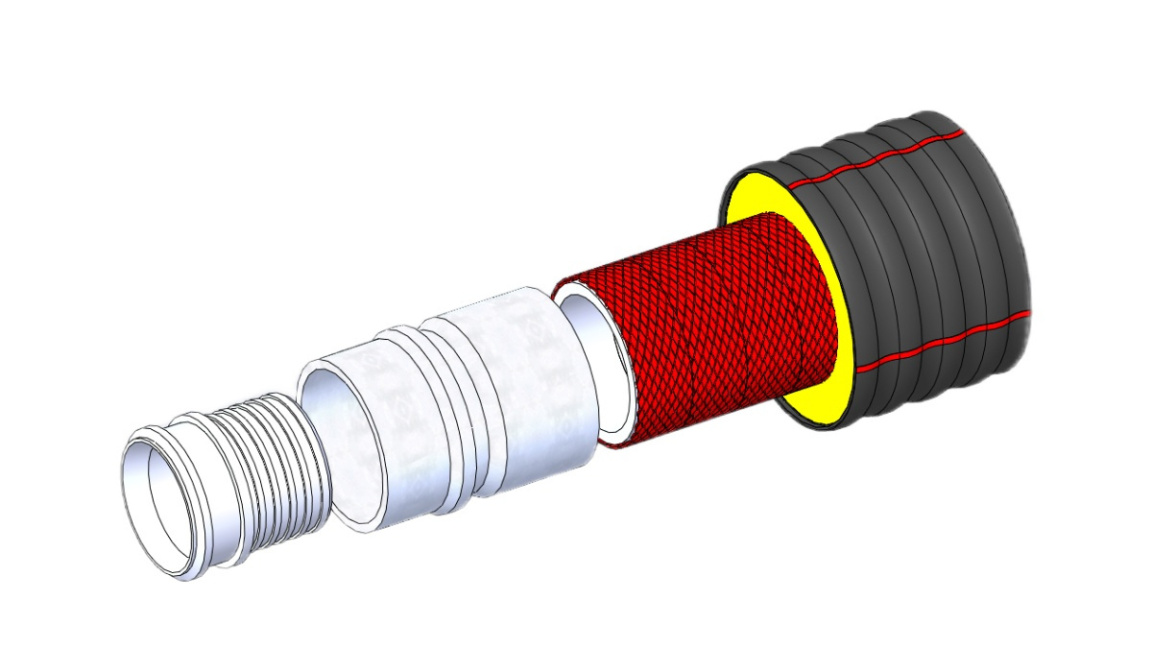

Посмотрите, как правильно подготовить срез трубы и выполнить опрессовку за 5 минут.
С чем покупают
Герметизация ППУ-слоя у ГПИ-трубы, ПИ-трубы (ППУ-труб) для защиты от влаги
Обязательный элемент для установки пресс-фитинга. Исполнение сталь 20 или нержавеющая сталь

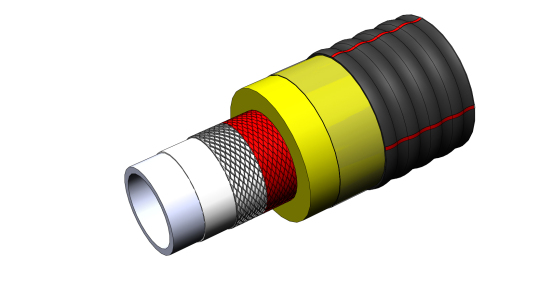

ГПИ-труба 1.0 МПа 95 0С (армированная)
