Гильза надвижная для монтажа ГПИ-труб (армированных 1.0 PE-Xa и PE-RT)
ар
Надвижная гильза — это неотъемлемый компонент пресс-соединения, обеспечивающий надежную фиксацию трубы на штуцере фитинга. Без гильзы монтаж системы ГПИ невозможен. Изделие рассчитано на высокие нагрузки и гарантирует герметичность узла на срок до 50 лет.
Описание
Надвижная гильза — это неотъемлемый компонент пресс-соединения. Она обеспечивает надежную фиксацию трубы на штуцере фитинга, муфты или отвода. Без использования гильзы монтаж системы ГПИ невозможен. Изделие рассчитано на высокие нагрузки и гарантирует герметичность узла на срок до 50 лет.
Характеристики
Материал
Высокопрочная нержавеющая или сталь 20
Температурный режим
Эксплуатация при температуре до +95°С (пиковая +110°С)
Прочность
Выдерживает давление до 1.0 МПа (в паре с армированной трубой)
Монтаж
Скорость установки — менее 1 минуты с помощью пресс-инструмента
Срок службы
Не менее 50 лет (соответствует сроку службы трубы)
Совместимость
Армированные трубы PE-Xa, PE-RT
Таблица размеров
| Типоразмер | Обозначение | Длина, мм | Вес, кг |
|---|---|---|---|
| 40 | Гильза надвижная 40.0 | 37 | 0.14 |
| 50 | Гильза надвижная 47.7 | 100 | 0.48 |
| 63 | Гильза надвижная 58.5 | 85 | 0.52 |
| 75 | Гильза надвижная 69.5 | 100 | 1.08 |
| 90 | Гильза надвижная 84.0 | 115 | 1.94 |
| 110 | Гильза надвижная 101.0 | 120 | 2.76 |
| 125 | Гильза надвижная 116.0 | 130 | 3.25 |
| 140 | Гильза надвижная 127.0 | 140 | 3.76 |
| 160 | Гильза надвижная 144.0 | 145 | 6.22 |
| 225 | Гильза обжимная 203.0 | 195 | 3.38 |
*пример условного обозначения при заказе: Гильза надвижная нерж 69,5
** Внимание! Для армированных труб 1.0 МПа используются специальные гильзы. Не путайте с гильзами для труб 0.6 МПа.
Как правильно смонтировать надвижную гильзу?
Пошаговая инструкция по использованию ручного гидравлического инструмента для запрессовки гильзы на трубу.
-
Подготовка: Отрежьте трубу строго перпендикулярно.
-
Установка: Наденьте гильзу на трубу до расширения торца (важно!).
-
Расширение: Используйте расширительную головку нужного диаметра.
-
Запрессовка: Надвигайте гильзу до упора в буртик фитинга.
Предоставляем инструмент в аренду при покупке ГПИ-труб
Внимание! Использование неоригинальных гильз или гильз от систем 0.6 МПа на армированных трубах ведет к разгерметезации узла.

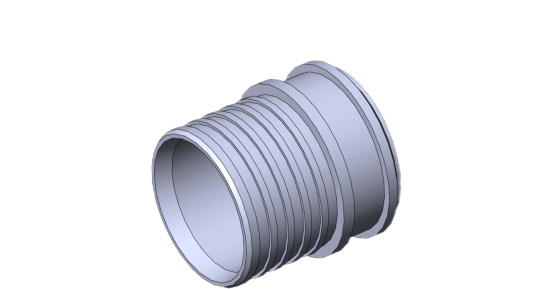

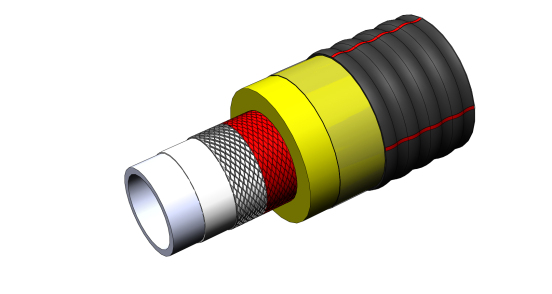

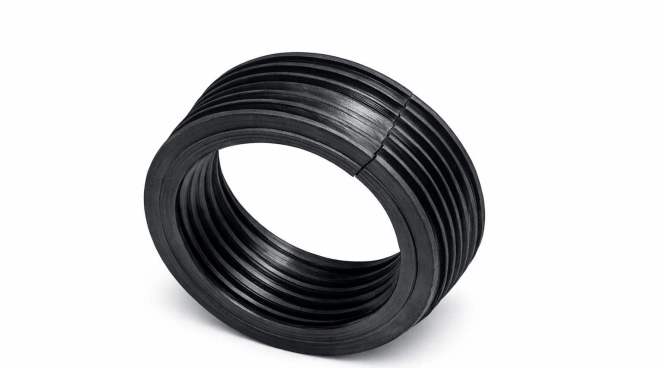

С надвижной гильзой приобретают
