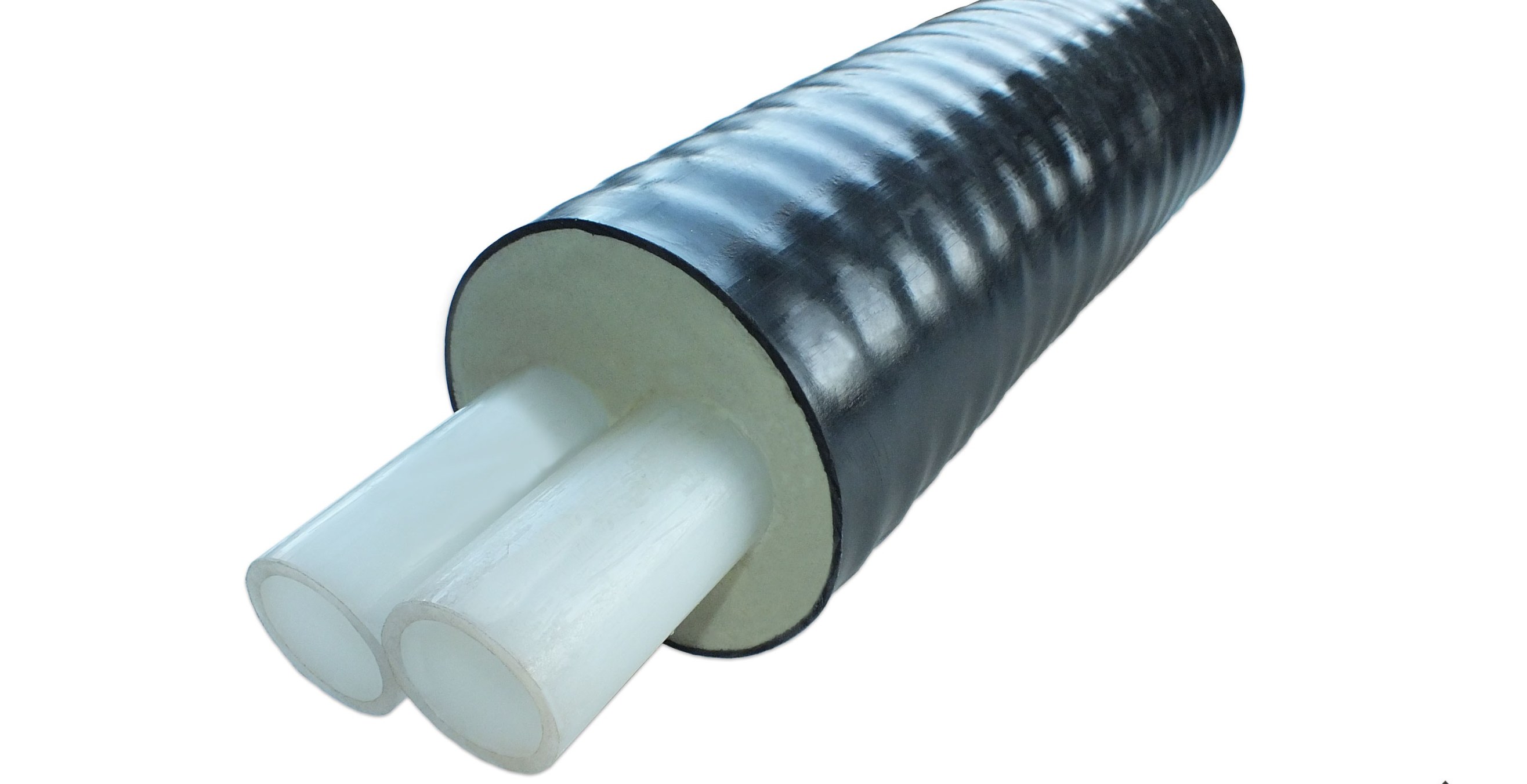

Гибкие предварительно изолированные трубы ГПИ Тандем (двухтрубные)
Надежность для распределительных сетей теплоснабжения.
-
Рабочее давление: 0.6 МПа / 1.0 МПа
-
Материал: PE-Xa (с возможностью армирования кевларовой нитью)
-
Теплопроводность: λ ≤ 0.025 W/m·K (в зависимости от состава)
Долговечность
и низкая теплопроводность
Температурный режим до +95 0С (в пике до +110 0С)
Монтаж и достака по согласованию.

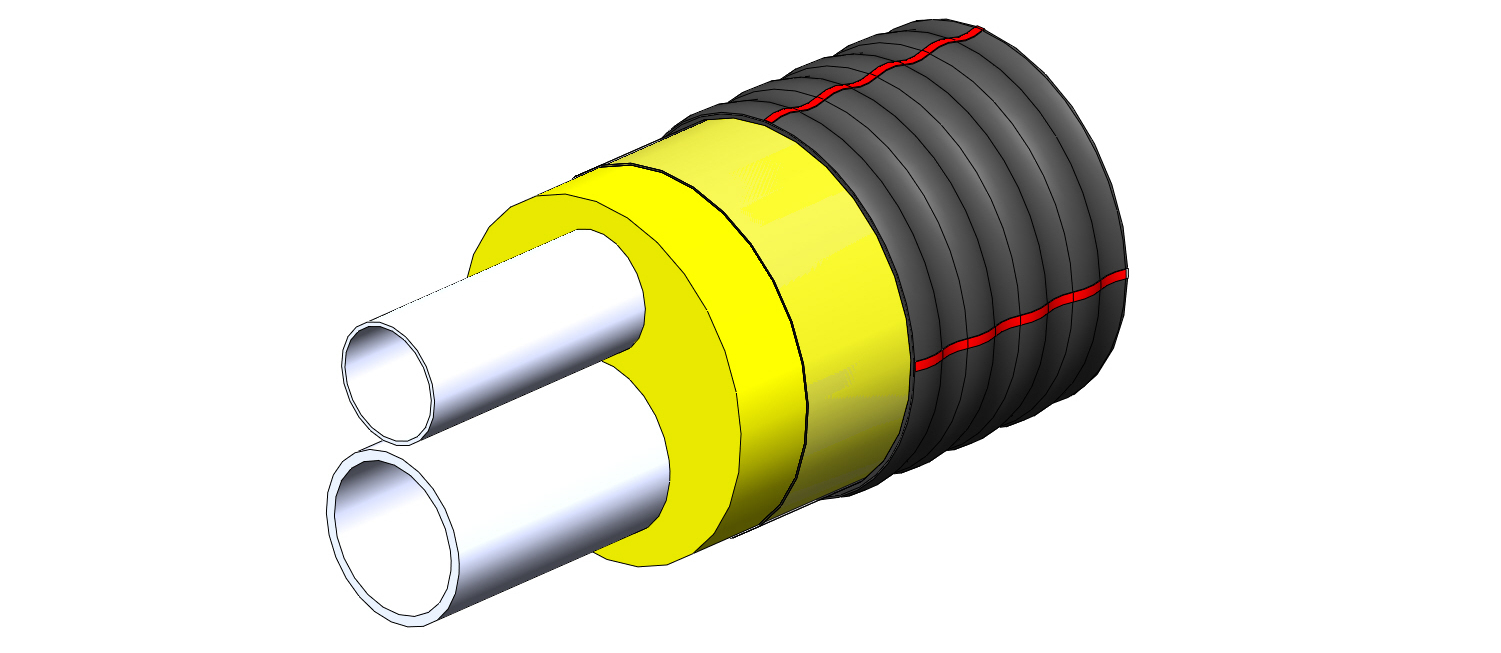

Технические характеристики и типоразмеры ГПИ-труба Тандем 0.6 МПа
|
Наружный диаметр, мм |
Толщина стенки, мм |
Диаметр оболочки, мм (стандарт/ усиленная) |
Вес 1 п.м., кг | Минимальный радиус изгиба, м | Максимальная длина в бухте, м |
|---|---|---|---|---|---|
|
25+25 |
2.3 | 90 | 1.38 | 0.8 | 400/350 |
| 32+32 | 2.9 | 110 | 1.95 | 0.8 | 350/300 |
| 40+40 | 3.7 | 125 | 2.55 | 0.9 | 300/300 |
| 50+50 | 4.6 | 160 | 3.87 | 0.9 | 300/370 |
| 63+63 | 5.8 | 180 | 5.09 | 1.0 | 370/225 |

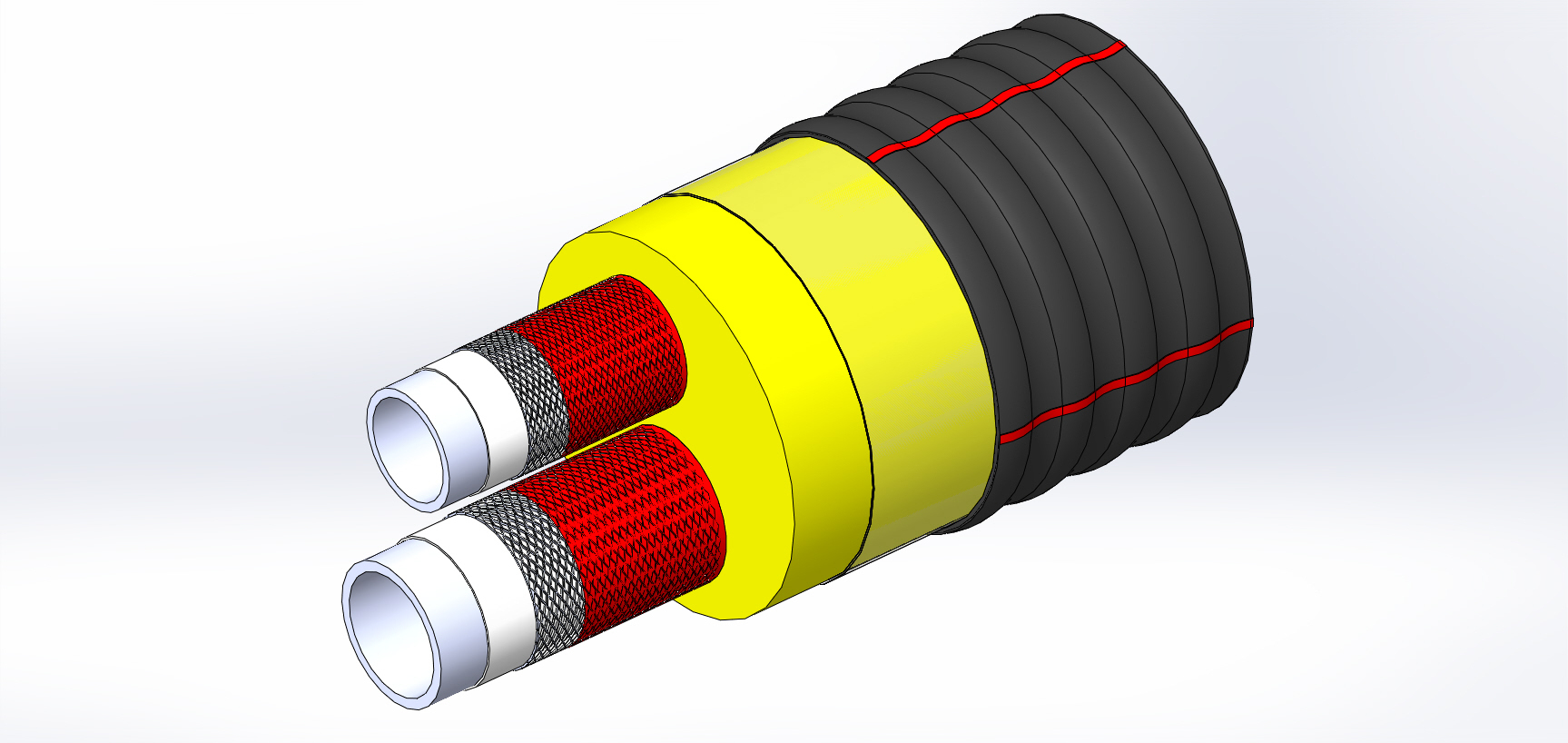

Технические характеристики и типоразмеры ГПИ-труба Тандем 1.0 МПа (армированная)
| Наружный диаметр, мм | Толщина стенки, мм | Диаметр оболочки, мм | Вес 1 п.м., кг | Минимальный радиус изгиба, м | Максимальная длина в бухте, м |
|---|---|---|---|---|---|
| 40+40 | 2.8 | 125 | 2.65 | 1.0 | 160 |
| 50+40 | 3.6/2.8 | 160 | 3.32 | 1.3 | 135 |
| 50+50 | 3.6 | 160 | 3.94 | 1.3 | 100 |
| 63+40 | 4.0/2.8 | 160 | 3.75 | 1.3 | 100 |
| 63+50 | 4.0/3.6 | 180 | 4.9 | 1.3 | 90 |
| 63+63 | 4.0 | 180 | 5.24 | 1.3 | 90 |
* По согласованию с Заказчиком может быть иное исполнени/сочетание труб
** Максимальная длина бухт может быть существенно увеличена за счет намотки на деревянную катушку или металлический барабан
Пример условного обозначения при заказе
ГПИ-труба Тандем 0.6 / 32+32/110, где:
• ГПИ — гибкая предварительно изолированная труба;
• 0.6 — рабочее давление, МПа;
• 32+32 — наружный диаметр несущей трубы, мм;
• 110 — наружный диаметр оболочки, мм.
* Все значения приведены для труб из материала PE-Xa, температура до +95°C (пиковая до +110 С)
Преимущества и ключевые особенности ГПИ-труба тандем
✓ Срок эксплуатации 50+лет: Материал не подвержен коррозии, воздействию агрессивных грунтов и блуждающих токов.
✓ Повышенная надежность: Благодаря армированию высокопрочной нитью, труба выдерживает давление 1.0 МПа и устойчива к кратковременным гидроударам.
✓ Экономия на монтаже до 40%: Благодаря гибкости и поставке в бухтах большой длины, количество стыков и земляных работ сокращается в разы
✓ Идеально для реновации: Высокая прочность на разрыв позволяет протаскивать ГПИ-трубы Тандем в старых каналах без риска повреждения.
✓ Устойчивость к "зарастанию": Гладкая внутренняя поверхность ГПИ-трубы Тандем из PE-Xa не накапливает отложения, сохраняя пропускную способность на весь срок службы.
✓ Минимальные теплопотери: Две трубы в одной изоляции "греют" друг друга, снижая общие потери энергии.
✓ В 2 раза меньше земляных работ: Гибкость ГПИ-трубы Тандем позволяет укладывать их в траншеи меньшей ширины и глубины, что значительно сокращает объём земляных работ и время монтажа.
✓ Материал PE-Xa/Aramide: Сочетание сшитого полиэтилена и армирующего слоя обеспечивает стабильность размеров при высоких температурах до +95°C (пиковая до +110°C).
Необходимые комплектующие для монтажа

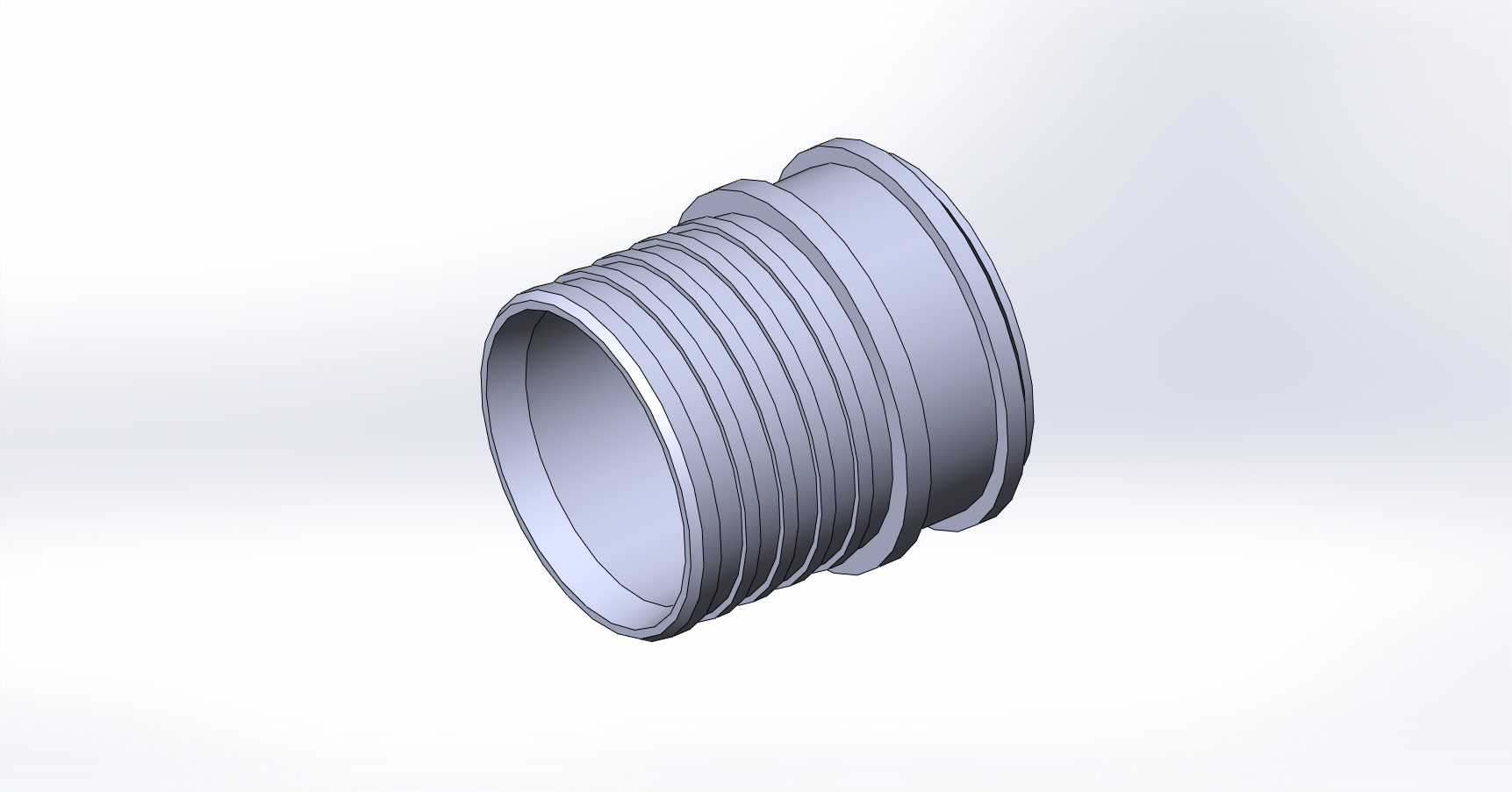

Пресс-фитинги
Обеспечивают надежное и герметичное соединение труб без сварки. Нержавеющая сталь или сталь ст.20.

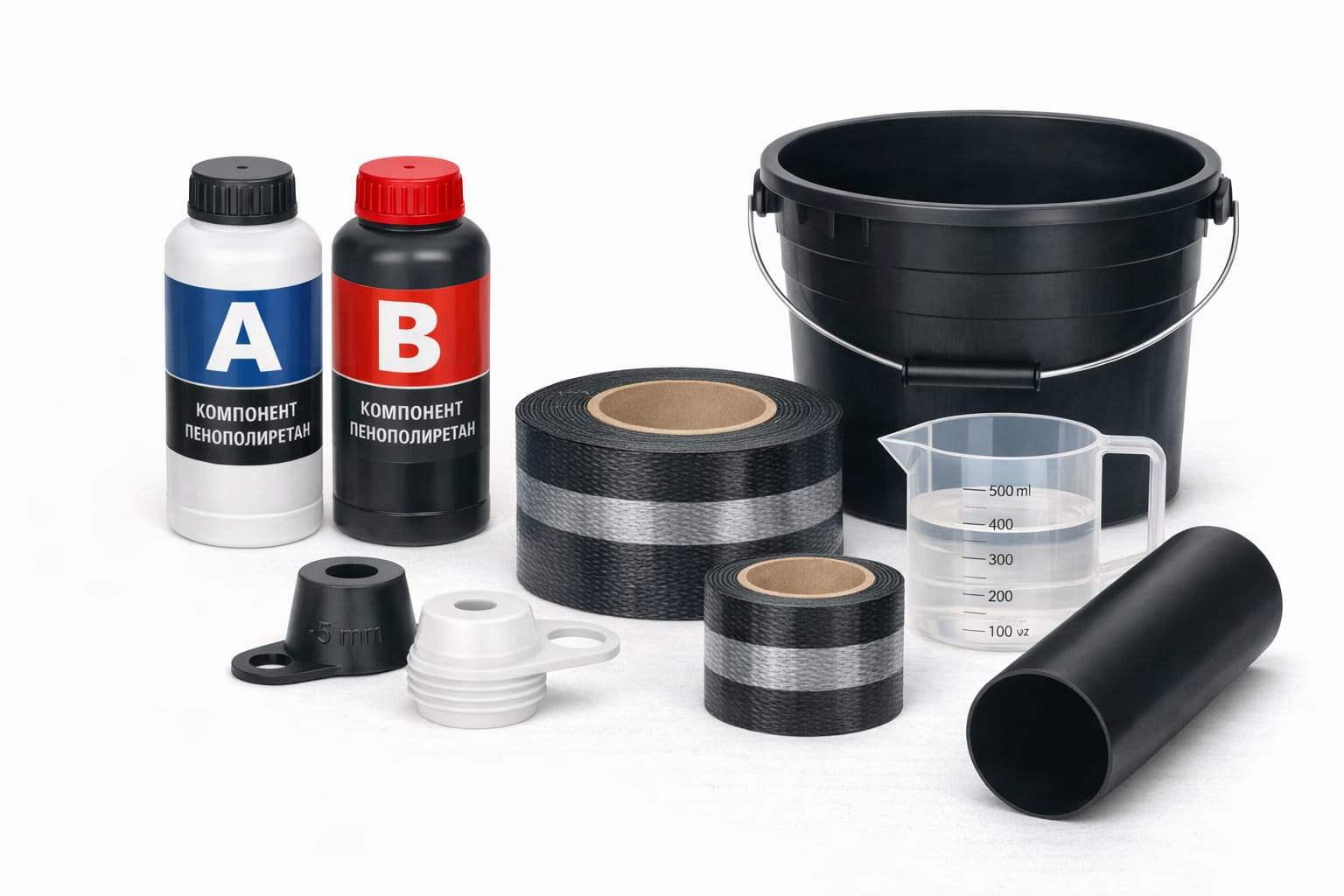

Комплекты изоляции стыков
Наборы с термоусаживаемой муфтой и компонентами ППУ для заделки мест соединений.
Нужна помощь в подборе комплектующих?
Наш инженер бесплатно составит спецификацию по вашему проекту за 30 минут.
ГЕОГРАФИЯ ПОСТАВОК: РБ, РФ, КАЗАХСТАН, АЗЕРБАДЖАН, УЗБЕКИСТАН, КИРГИЗИЯ
Осуществляем экспортные поставки по всему СНГ. Индивидуальный расчет логистики под ваш объем.
Полное документальное сопровождение.
