Гибкая предварительно изолированная труба (ГПИ) 1.0 МПа (армированная)
Надежность для распределительных сетей теплоснабжения.
-
Рабочее давление: 1.0 МПа
-
Материал: PE-Xa/кевларовая нить
-
Теплопроводность: λ ≤ 0.025 W/m·K (в зависимости от состава)
Долговечность
и низкая теплопроводность
Температурный режим до +95 0С (в пике до +110 0С)
Монтаж и достака по согласованию.
Технические характеристики и типоразмеры гпи-трубы 95 0С 1.0 мпа (армированная)
|
Наружный диаметр, мм |
Толщина стенки, мм |
Диаметр оболочки, мм (стандарт/ усиленная) |
Вес 1 п.м., кг | Минимальный радиус изгиба, м | Максимальная длина в бухте, м |
|---|---|---|---|---|---|
|
40 |
2.8 | 75/90 | 1.18/ 1.55 | 0.8 | 400/350 |
| 50 | 3.6 | 90/100 | 1.78/ 2.34 | 0.8 | 350/300 |
| 63 | 4.0 | 100/110 | 2.23/ 2.48 | 0.9 | 300/300 |
| 75 | 4.6 | 110/125 | 2.66/ 2.97 | 0.9 | 300/370 |
| 90 | 6.0 | 125/145 | 3.37/ 3.98 | 1.0 | 370/225 |
| 110 | 6.5 | 145/160 | 4.21/ 4.98 | 1.1 | 225/190 |
| 125 | 6.8 | 160/180 | 5.10/ 5.51 | 1.2 | 190/182 |
| 140 | 7.1 | 180/200 | 5.69/ 6.51 | 1.3 | 182/170 |
| 160 | 7.5 | 200/225 | 6.82/ 7.79 | 1.4 | 170/134 (на барабане 3,5 м) |
| 225 | 14.6 | 315 | 14.91 | - | в отрезках по 13 м |
* Все значения приведены для труб из материала PE-Xa, рабочее давление 1.0 МПа, температура до +95°C (пиковая до +110 С)
Пример условного обозначения при заказе
ГПИ-1.0-75/110, где:
• ГПИ — гибкая предварительно изолированная труба;
• 1.0 — рабочее давление, МПа;
• 75 — наружный диаметр несущей трубы, мм;
• 110 — наружный диаметр оболочки, мм.
Преимущества и ключевые особенности ГПИ 1.0 МПа
✓ Экономия на монтаже до 40%: Благодаря гибкости и поставке в бухтах большой длины, количество стыков и земляных работ сокращается в разы
✓ Идеально для реновации: Высокая прочность на разрыв позволяет протаскивать трубы 1.0 МПа в старые каналы на большие расстояния без риска повреждения.
✓ Устойчивость к "зарастанию": Гладкая внутренняя поверхность из PE-Xa не накапливает отложения, сохраняя пропускную способность на весь срок службы.
✓ Минимальные теплопотери: Современная ППУ-изоляция гарантирует, что вода дойдет до потребителя с потерей температуры не более 1-2 градуса цельсия.
✓ Срок эксплуатации 50+лет: Материал не подвержен коррозии, воздействию агрессивных грунтов и блуждающих токов.
✓ Повышенная надежность: Благодаря армированию высокопрочной нитью, труба выдерживает давление 1.0 МПа и устойчива к кратковременным гидроударам до 4.0 МПа.
✓ Материал PE-Xa/Aramide: Сочетание сшитого полиэтилена и армирующего слоя обеспечивает стабильность размеров при высоких температурах до +95°C (пиковая до +110°C).
Необходимые комплектующие для монтажа

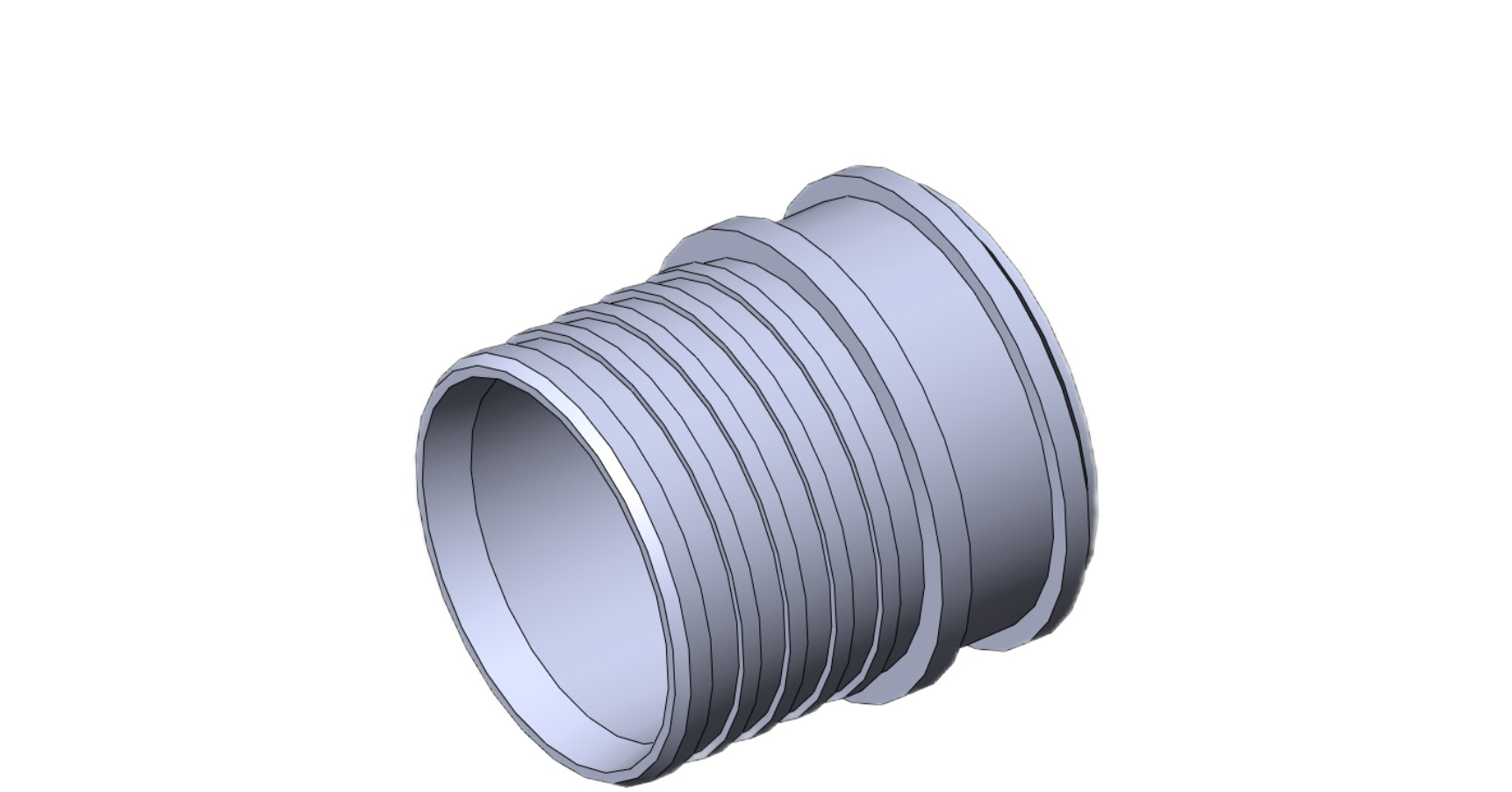

Обеспечивают надежное и герметичное соединение труб без сварки. Нержавеющая сталь или сталь ст.20.
Наборы с термоусаживаемой муфтой и компонентами ППУ для заделки мест соединений.
Нужна помощь в подборе комплектующих?
Наш инженер бесплатно составит спецификацию по вашему проекту за 30 минут.
